XLINE探测系统系列

  • XLINE采集卡
XLINE采集卡

XLINE采集卡

  • 特点:安装简单,接口丰富
  • x射线数据采集
  • Product description: XLINE 安检机 x射线采集系统
  • INQUIRY

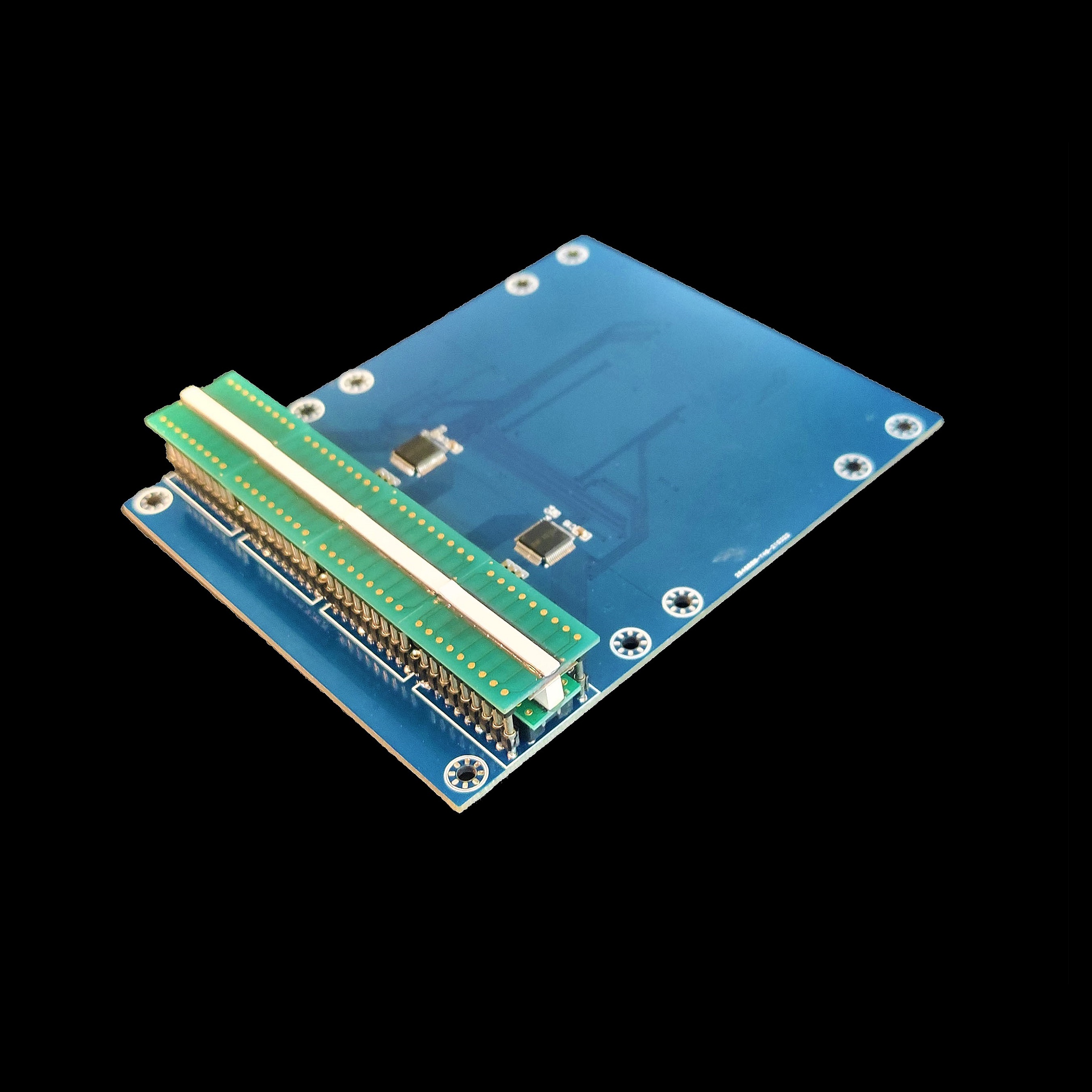

XLINE系列探测板是采用自主研发的专用前端放大ASIC芯片的探测板产品,涵盖双能和单能探测板产品,由双(单)能X 射线探测模块装配在驱动板上组成。双能X射线探测板可以实现物质的鉴别,主要应用于安全检查、材料分类等领域;单能板适用于不需要物质识别的应用。探测器模块可单独使用,或级连连接以形成更长的阵列使用。客户可以设计读出电路或采用合普XLINE系列传输板相连而构成完成的数据采集系统。

探测板的标准像素大小为0.8、 1.6 和 2.5 mm,并可根据需要定制。有多种闪烁体可供选择,以适应X射线能量由30至450kVp的应用需求。


产品特点

● 支持多种像素间距:0.8mm、1.6mm、2.5mm(可定制)

● 积分时间:100μs ~ 20ms

● 低功耗:100mW

● X 射线能量范围:30KeV ~ 450KeV

● 闪烁晶体类型:CsI、GOS 等(可定制)



性能参数:

性能指标

参数

积分时间

2ms20ms

信噪比(积分电容:3pF

30000:1

数据传输速度

100MB/s

输出数据

16bit

探测器像素

1.575mm

输入量程

10pA-4000pA

数据采集卡最多PD通道数(包括高低能)

2560

工作温度

-10℃~40

储存温度

-30℃~60


产品应用

● 行李安检机

● 无损检测

● 食品检测

● 轮胎检测

● 工业 CT

● 管道焊缝
